| 模型概述: |
AP1000核島模型是模擬AP1000核島施工過程的動態模型，AP1000核島模型從設計上按照與實際大小的1：50比例制作，動態的演示將會按照模塊化建造來實施，充分展示出AP1000核島建造的過程。
模型包括核島主要模塊和吊車。AP1000模型能夠模擬從CA20吊裝到穹頂?shù)跹b的整個建造過程，并針對里程碑進度計劃中的重要節點特別設計仿真模擬，如CA20模塊就位、壓力容器、蒸發器就位的過程等，重現其現場吊裝方案。在吊裝的過程中，CA20，CV底封頭，CV等在第一環等的模塊能順利吊裝并準確定位；而且廠房墻體和樓層建造過程的實現，通過合理設計和適當簡化，縮短展示時間，同時給人以清楚的展示；在就位前，可以合理安置各模塊和設備，保持模型的緊湊和整齊。 |
| 模型的演練步驟: |

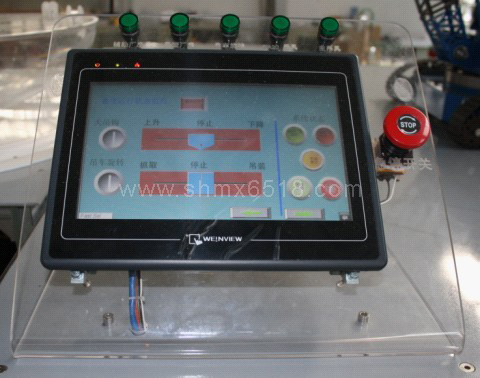

| 按下運行按鈕，動態AP1000演練模型接受開始運行信號，做安裝演練。此時艙門打開，艙門打開后將有三路動作同時進行。 |
 |

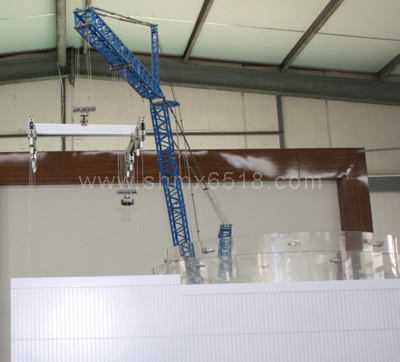

1. 大吊車吊裝模塊
大吊檢測原位（位于吊裝模塊定位盤上方，所有吊裝模塊將由人工在吊裝其之前放在吊裝模塊定位盤上），到達原位大吊車放下吊鉤，由吊鉤調取CA20。吊車旋轉一定角度，帶動底封頭到CA20模塊安裝點上方，降下吊鉤安裝（同時，人工將底封頭放在吊裝模塊定位盤上，并且輔助吊車安裝CA20），吊車復位。 |
 |
大吊車放下吊鉤，由吊鉤調取底封頭。吊車旋轉一定角度，帶動底封頭到CR10模塊上方，降下吊鉤安裝，同時人工將CA01放在吊裝模塊定位盤上（并且輔助吊車安裝CR10），吊車復位。
吊車依次旋轉調取安裝，直至最后一組模塊（安全殼頂封頭、屏蔽廠房、穹頂、水箱整體）安裝結束時，全部動態裝置停止運行。此刻動態AP1000演練模型全部安裝結束。 |
 |
2. 屏蔽廠房安裝
|
屏蔽廠房的安裝將由屏蔽廠房托盤、屏蔽廠房托盤升降機、屏蔽廠房升降機共同完成。
首先由屏蔽廠房升降輪帶動屏蔽廠房5（假設屏蔽廠房，從頂封頭屏蔽廠房以下分5段，依次為屏蔽廠房5到屏蔽廠房1）提升，同時屏蔽廠房4在其下面待命。
當屏蔽廠房5提升至屏蔽廠房底部與升降輪下面一層脫離時，屏蔽廠房托盤升降機與屏蔽廠房升降機同時提升，使屏蔽廠房4頂部頂住屏蔽廠房5底部，并且屏蔽廠房4與兩層升降輪接觸。
屏蔽廠房托盤升降機與屏蔽廠房升降機同時復位，復位后托盤旋轉，使同時屏蔽廠房3在其下面待命。
重復2、3、4動作至屏蔽廠房1安裝完成（屏蔽廠房5與安全殼4齊平）。
3. 輔助廠房安裝
輔助廠房的安裝將由輔助廠房升降機提升安裝
輔助廠房將在安全殼頂封頭吊裝前提升到位，到位后由人工安放房頂。
4. 拆卸
演示完成后按下復位按鈕大吊車將檢測到達原位（位于吊裝模塊定位盤上方）。安全殼等模塊將由工作人員輔助拆卸，屏蔽廠房將按照其安裝順序的逆反過程運行，將其拆除并放好。輔助廠房將隨輔助廠房升降機的下降而回到原位（底盤下面）。艙門關閉。
備注：模型演練過程如遇緊急情況，按下急停按鈕停止演示。
|
